Jak podłączyć włącznik 12v? Poradnik krok po kroku

Podłączenie włącznika 12 V polega na wpięciu go w przewód zasilający odbiornik, a w modelach z podświetleniem także na osobnym podłączeniu diody LED. Przed pracą odłącz zasilanie, rozpoznaj piny multimetrem i zastosuj bezpiecznik na przewodzie dodatnim, umieszczony możliwie blisko źródła zasilania. Mimo niskiego napięcia zwarcie w instalacji 12 V może spowodować stopienie przewodów, a nawet pożar.

Przygotowanie do montażu

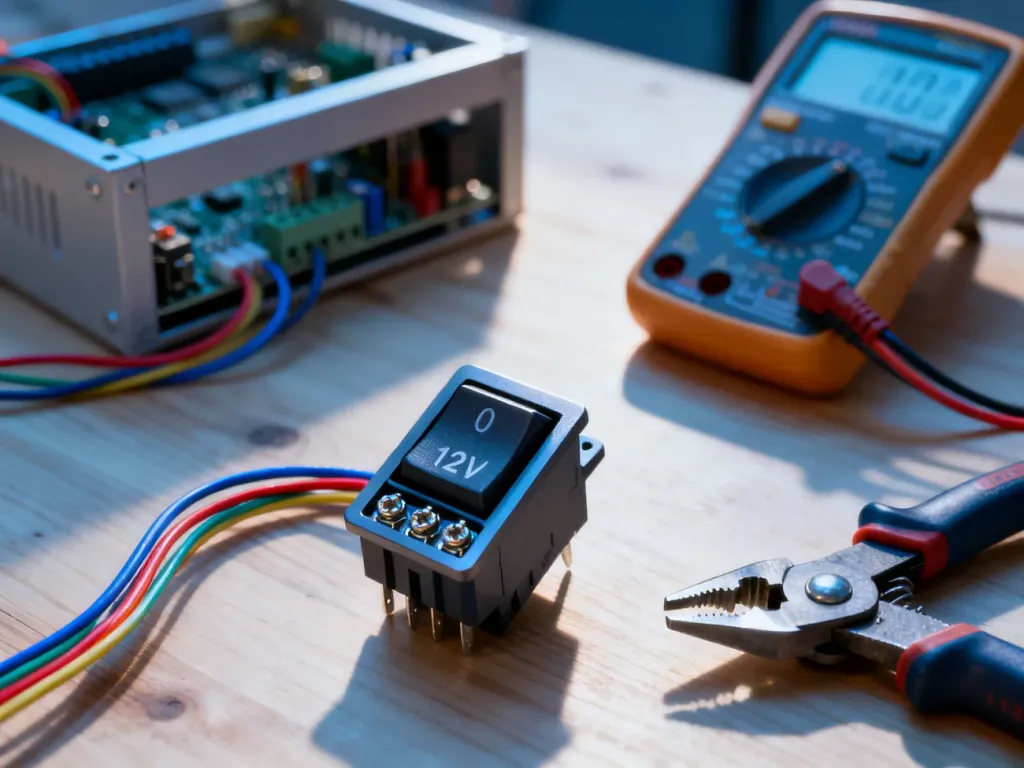

Do prostego obwodu, na przykład z taśmą LED, lampą lub akcesorium samochodowym, potrzebujesz przewodów o przekroju dobranym do prądu odbiornika, konektorów albo lutownicy z cyną, multimetru oraz oprawki z bezpiecznikiem. Sam włącznik musi mieć napięcie znamionowe co najmniej 12 V i obciążalność odpowiednią do sterowanego urządzenia.

Bezpiecznik montuje się na przewodzie dodatnim między źródłem zasilania a resztą instalacji. Jego wartość dobiera się do odbiornika i przewodów. Nie zastępuj go odcinkiem przewodu ani bezpiecznikiem o przypadkowo większym prądzie.

Przed rozpoczęciem przygotuj również podstawowe zabezpieczenia:

• Odłącz akumulator albo inne źródło zasilania.
• Sprawdź, czy przewody nie są pod napięciem.
• Zaizoluj wszystkie odsłonięte połączenia i zabezpiecz je przed wilgocią.
• Nie pracuj na obwodzie, którego obciążalności włącznika i przewodów nie znasz.
• Jeśli układ jest częścią rozbudowanej instalacji samochodowej, na przykład magistrali CAN, skorzystaj ze schematu producenta lub pomocy elektryka.

Jak rozpoznać piny włącznika 12 V?

Oznaczenia na obudowie są pomocne, ale nie zawsze występują i nie u każdego producenta mają identyczne znaczenie. Przed podłączeniem sprawdź instrukcję konkretnego modelu. Jeśli jej nie masz, użyj multimetru w trybie pomiaru ciągłości obwodu.

Włącznik 2-pinowy ma zwykle tylko dwa styki i przerywa jeden przewód. W modelu 3-pinowym trzeci zacisk często służy do podświetlenia, ale nie jest to reguła. Włączniki 4- i 5-pinowe mogą mieć osobne styki LED, NO, NC i COM. Nie sugeruj się samym kolorem przewodu, ponieważ producenci stosują różne oznaczenia.

Podłączanie włącznika z podświetleniem

Poniższy schemat dotyczy typowego włącznika, w którym styki przełącznika i dioda LED mają oddzielne wyprowadzenia. Obwód sterujący urządzeniem należy traktować osobno od obwodu podświetlenia.

1. Sprawdź piny. Ustaw multimetr na test ciągłości. Przy odłączonym włączniku sprawdź, które zaciski są zwarte w stanie spoczynku, a które po naciśnięciu lub przełączeniu. Para COM–NO powinna zwierać się po włączeniu, natomiast COM–NC działa odwrotnie.
2. Podłącz przewód zasilający. Od dodatniego bieguna źródła 12 V poprowadź przewód przez oprawkę z bezpiecznikiem do pinu COM. Bezpiecznik powinien znajdować się blisko akumulatora lub zasilacza.
3. Podłącz wyjście na odbiornik. Z pinu NO poprowadź przewód do dodatniego zacisku lampy, taśmy LED albo innego urządzenia. Dzięki temu odbiornik otrzyma zasilanie dopiero po włączeniu przełącznika.
4. Podłącz masę odbiornika. Ujemny zacisk urządzenia połącz z minusem źródła 12 V. W samochodzie może to być sprawdzony punkt masowy nadwozia, jeśli schemat instalacji na to pozwala.
5. Podłącz podświetlenie. Zacisk oznaczony „+” połącz z dodatnim napięciem zgodnym z oznaczeniem włącznika, a „–” lub GND z masą. Ten obwód może wymagać osobnego zasilania albo połączenia z wyjściem włącznika, zależnie od funkcji diody.
6. Zaizoluj i zamocuj przewody. Użyj właściwych konektorów lub poprawnie wykonanych połączeń lutowanych. Przewody nie mogą być naprężone ani ocierać się o ostre krawędzie.

Włącznik chwilowy zamyka obwód tylko podczas naciskania. Nadaje się na przykład do klaksonu, przycisku testowego lub przekaźnika sterowanego impulsem. Włącznik bistabilny, nazywany też zatrzaskowym, pozostaje w wybranym stanie po zwolnieniu, dlatego lepiej pasuje do stałego włączania oświetlenia lub akcesorium.

Włącznik 4- i 5-pinowy – co zmienia się w podłączeniu?

Większa liczba pinów nie oznacza automatycznie większej mocy. Część zacisków może należeć wyłącznie do podświetlenia, a część do zestyków przełącznika. W modelu 4-pinowym spotyka się także dwa piny połączone wewnętrznie, dlatego przed montażem sprawdź je omomierzem.

1. Odłącz zasilanie i ustal pary styków. Zmierz przejście między każdym zestawem pinów w stanie spoczynku i po przełączeniu.
2. Wybierz COM i NO. Do COM doprowadź plus zabezpieczony bezpiecznikiem, a z NO wyprowadź zasilanie do odbiornika.
3. Podłącz masę odbiornika. Ujemny przewód urządzenia połącz z minusem źródła 12 V.
4. Podłącz dwa piny LED. Jeśli osobne zaciski są oznaczone „+” i „–”, podłącz je zgodnie z polaryzacją. Nie traktuj ich jako wejścia i wyjścia głównego obwodu.
5. Sprawdź sposób działania. Przy włączniku chwilowym odbiornik powinien działać tylko podczas nacisku, a przy zatrzaskowym pozostać włączony po przełączeniu.

Gdy włącznik 12 V nie działa

Jeśli urządzenie nie reaguje, najpierw odłącz zasilanie i sprawdź połączenia. Najczęstszą przyczyną jest zamiana pinów LED ze stykami COM i NO albo podłączenie odbiornika do NC zamiast do NO.

Gdy nie świeci podświetlenie, sprawdź polaryzację. Dioda LED zwykle nie zaświeci po zamianie „+” i „–”, nawet jeśli sam włącznik nadal prawidłowo steruje urządzeniem. Jeśli bezpiecznik przepala się natychmiast, nie zakładaj mocniejszego. Poszukaj zwarcia, uszkodzonej izolacji, pomylonych zacisków albo odbiornika pobierającego zbyt duży prąd.

Przed pierwszym uruchomieniem wykonaj krótką kontrolę:

• Polaryzacja przewodów „+” i „–” jest zgodna z oznaczeniami.
• Bezpiecznik znajduje się na przewodzie dodatnim, blisko źródła zasilania.
• Połączenie COM–NO zamyka się po przełączeniu włącznika.
• Nie ma luźnych, niezaizolowanych żył mogących dotknąć masy.
• Włącznik i przewody mają obciążalność wystarczającą dla odbiornika.

Po pozytywnym wyniku testu podłącz zasilanie i obserwuj obwód podczas pierwszego uruchomienia. Iskrzenie, zapach stopionej izolacji, nagrzewanie włącznika lub ponowne przepalenie bezpiecznika oznaczają konieczność natychmiastowego odłączenia zasilania i usunięcia przyczyny.

Prace przy instalacji 12 V wykonuj przy odłączonym zasilaniu i z zabezpieczeniem dobranym do obciążenia. Jeśli nie potrafisz jednoznacznie rozpoznać pinów albo układ jest częścią złożonej instalacji samochodowej, skorzystaj z dokumentacji producenta lub pomocy wykwalifikowanego elektryka.
