Prostownik selenowy czy diodowy – który wybrać i czym się różnią?
W starym odbiorniku radiowym prostownik selenowy zwykle warto zastąpić krzemowym, ale nie metodą „wyjmij i włóż”. Po dekadach pracy selen traci parametry, a diody krzemowe mają znacznie mniejszy spadek napięcia. Bez kompensacji napięcie anodowe może wzrosnąć na tyle, że zagrozi lampom i kondensatorom.
Dlaczego prostownik selenowy wymaga wymiany?
W polskich odbiornikach radiowych z lat 60. często pracowały selenowe mostki Pollaka, stosowane między innymi w konstrukcjach Diory i Zakładów Radiowych im. Kasprzaka. Były to odmiany układu znanego dziś jako mostek Graetza. Z układem tym wiąże się także nazwisko polskiego wynalazcy Karola Franciszka Pollaka, który wcześniej opracował jego elektrochemiczny pierwowzór.
Po ponad pięćdziesięciu latach stos selenowy może mieć zwiększoną rezystancję, duży spadek napięcia albo całkowicie utracić sprawność. Uszkodzony element nie zawsze daje się ocenić wyłącznie po wyglądzie, lecz wybrzuszenia, przebarwienia i ślady przegrzania są wyraźnym sygnałem ostrzegawczym. Wymiana staje się wtedy częścią koniecznej renowacji, a nie tylko poprawą parametrów.

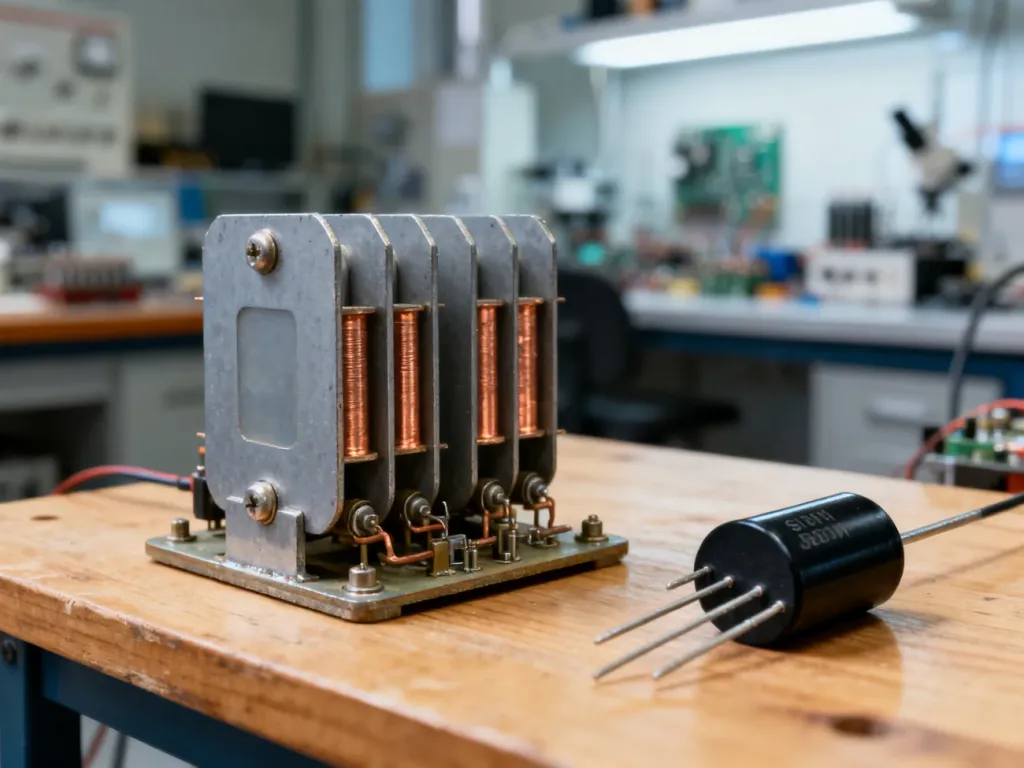

Prostownik selenowy czy diodowy – różnice techniczne
Najważniejszym parametrem jest spadek napięcia, czyli różnica potencjałów odkładająca się na przewodzącym prostowniku. W selenowym stosie jest ona wyraźna i rośnie wraz z obciążeniem. W zachowanych egzemplarzach spotyka się wartości rzędu 9–14 V przy prądzie około 100 mA. Z kolei pojedyncza dioda krzemowa, na przykład 1N4007, ma znacznie mniejszy spadek napięcia, zwykle liczony w pojedynczych woltach dla całego mostka.
| Cecha | Prostownik selenowy | Mostek krzemowy |
|---|---|---|
| Spadek napięcia | Duży, zależny od stanu stosu i obciążenia | Znacznie mniejszy |
| Trwałość po wielu dekadach | Parametry często pogarszają się z wiekiem | Zwykle wysoka przy prawidłowym doborze |
| Wpływ na napięcie anodowe | Ogranicza je własnym spadkiem napięcia | Może podnieść je względem wartości projektowej |
| Montaż | Zgodny z oryginalnym układem radia | Wymaga adaptacji elektrycznej i mechanicznej |
| Wygląd | Zachowuje historyczną formę urządzenia | Gotowy mostek może wyglądać obco w zabytkowym wnętrzu |
To właśnie różnica w spadku napięcia sprawia, że zwykła wymiana jeden do jednego bywa ryzykowna. Po zastosowaniu krzemu napięcie po stronie zasilacza jest wyższe, a wraz z nim rośnie napięcie anodowe lamp. Wartość zależy od transformatora, obciążenia i konkretnego układu, dlatego nie da się podać jednego uniwersalnego wyniku dla wszystkich odbiorników.
Dlaczego potrzebny jest rezystor kompensacyjny?
Wyższe napięcie anodowe może przekroczyć dopuszczalne wartości dla lamp, transformatora oraz kondensatorów elektrolitycznych. Szczególnej uwagi wymaga zasilacz w radiu, które długo stało nieużywane. Nawet jeśli nowy mostek pracuje poprawnie, pozostałe elementy mogą mieć zwiększoną upływność albo osłabioną izolację.
Rezystor szeregowy odtwarza część spadku napięcia, który wcześniej zapewniał stos selenowy. Jego wartość nie wynika jednak z samego typu diod. Trzeba uwzględnić prąd pobierany przez radio i napięcie, które ma zostać odłożone na rezystorze. W przybliżeniu można posłużyć się zależnością R = ΔU / I, a moc rezystora oszacować ze wzoru P = ΔU × I. Wynik należy dobrać z zapasem i zweryfikować pomiarem w pracującym odbiorniku.
Przy doborze kompensacji najważniejsze są następujące czynności:
- Zmierz napięcie zasilacza i napięcie anodowe przed wymianą, o ile stary prostownik jeszcze działa.
- Sprawdź prąd pobierany przez odbiornik w warunkach normalnej pracy.
- Wyznacz spadek napięcia, który ma odtworzyć rezystor szeregowy.
- Dobierz rezystor o odpowiedniej mocy i sprawdź temperaturę oraz napięcia po uruchomieniu.
- Zweryfikuj stan kondensatorów elektrolitycznych i papierowych przed dłuższą eksploatacją.
W niektórych konstrukcjach rezystory można umieścić wewnątrz obudowy dawnego prostownika. W mniejszym module może zabraknąć miejsca, dlatego element kompensacyjny trafia czasem poza obudowę. Nie należy traktować konkretnej wartości rezystora jako uniwersalnej dla wszystkich odbiorników.
Gotowy mostek czy ukryty zamiennik?
Najłatwiejszym rozwiązaniem jest zastosowanie gotowego mostka krzemowego z czterema wyprowadzeniami. Elektrycznie może on dobrze zastąpić stary układ, lecz w zabytkowym radiu często wygląda jak przypadkowy, współczesny dodatek. Problemem bywa też inne rozmieszczenie końcówek i konieczność prowadzenia przewodów w sposób niezgodny z oryginalnym montażem.
Bardziej elegancką metodą jest wykorzystanie oryginalnej obudowy prostownika selenowego. W środku można umieścić cztery diody 1N4007, elementy pomocnicze i rezystor kompensacyjny, a całość zabezpieczyć materiałem elektroizolacyjnym. Tak przygotowany insert zachowuje zewnętrzny wygląd dawnego komponentu, lecz zapewnia parametry współczesnego prostownika.
W renowacji zabytkowego radia liczy się nie tylko to, czy urządzenie działa, lecz także czy naprawa szanuje jego pierwotną konstrukcję.
Do zalewania można użyć żywicy przeznaczonej do izolowania elementów elektrycznych. Powinna dobrze przylegać do obudowy i nie powodować zwarć między wyprowadzeniami. Przykładem materiału użytego w podobnej renowacji była żywica RenCast FC-52, jednak sam wybór produktu nie zastępuje sprawdzenia izolacji gotowego modułu.
Jeśli radio ma dużą wartość kolekcjonerską, warto zachować wymontowany stos selenowy i opisać wykonaną modyfikację. Gdy najważniejsza jest szybka, funkcjonalna naprawa, gotowy mostek może być wystarczający. Dla odbiornika takiego jak Ramona z początku lat 60. lepszym kompromisem będzie zwykle krzemowy zamiennik ukryty w oryginalnej obudowie, z prawidłowo dobraną kompensacją napięcia.
Przy pracy z zasilaczem lampowego radia występują napięcia niebezpieczne dla zdrowia. Osoby bez doświadczenia w pomiarach układów wysokiego napięcia powinny powierzyć ocenę i uruchomienie sprzętu serwisantowi zajmującemu się elektroniką lampową.
